净化设备

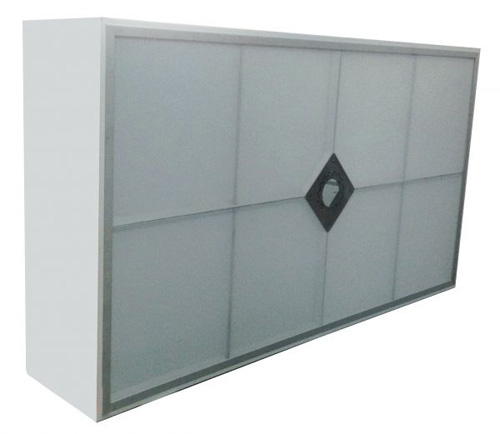

洁净送风天花

  • 所属分类:层流送风天花

  • 点击次数:
  • 发布日期:2022/12/01
  • 在线询价
详细介绍

洁净送风天花又称为洁净层流送风天花,洁净送风天花过滤器配无隔板高效过滤器或者有隔板高效过滤器,洁净送风天花分别在Ⅰ级特别洁净手术室、Ⅱ级标准洁净手术室、Ⅲ级一般洁净手术室。洁净层流送风天花是现代医院手术室必用的一种净化装置,层流送风天花装置是根据国内外好的阻漏层技术装置。

洁净送风天花散流板材质分三种可任选一种,铝板喷塑、不锈钢、DPP散流网。
洁净层流送风天花,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度。可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。

如何选择送风天花?
1、根据手术室级别来选择;
2、安装方式选择不同结构;
3、材质:冷板喷塑需要无尘涂料、不锈钢制作304;

洁净送风天花其特征是,在静压箱进风上方按气流方向设置高效过滤器箱体及高效过滤器,在静压箱进风口处设均布器,下方设阻漏层。阻漏层为低阻亚高效过滤材料,阻力在40—80Pa,过滤效率在亚高效范围内。洁净手术室层流送风天花整体特点



洁净送风天花优点是设置阻漏层,突破了高效过滤器必须布置在送风末端的常规模式;可降低建筑层高;方便过滤器的安装检修;使室内含尘浓度再次降低,把洁净区面积扩大1倍以上。适用于手术室和包括单向流百级区乱流洁净间。

洁净手术室层流送风天花整体特点:
送风天花工作运行时,首先吸入外部环境空气,然后经过空气净化消毒系统使其过滤成为洁净无菌的空气,再以层流的方式将洁净空气送到罩内病床所在区域,使之罩内范围时刻保持正压,以有效阻止外部空间尘埃粒子以及有害微生物等进入手术工作区。

洁净层流送风天花是医疗净化工程洁净手术室的净化送风末端,兼具有高效过滤、均流以及气流补偿作用,其结构的合理性将直接影响到洁净手术室的送风效果。现代洁净手术室所专用不锈钢层流送风天花,均为与国内规范以及技术,并引入国内外阻漏层技术进行开发与制作,结构等更为先进与合理,箱体为冷板喷塑,下框为全不锈钢,美观兼顾耐用,主要可分为I、II、III级洁净手术室使用层流天花,可使得送风面洁净度达到100级。

洁净送风天花高效过滤器规格尺寸:≥610*610*295≥610*610*295≥610*610*295;
洁净送风天花过滤效率99.99%(@0.3微米),洁净送风天花出风风速(m/s)≥0.45≥0.3≥0.23;
洁净送风天花外形尺寸:2600*2400*500≥2600*1800*500≥2600*1400*500;
洁净送风天花送风面尺寸≥2600×2400≥2600×1800≥2600×1400;
洁净送风天花法兰尺寸≥1000*200*4个≥500*200*4个≥320*200*4个。

手术室洁净送风天花包括静压箱、高效过滤器,其特征是,在静压箱进风上方按气流方向设置高效过滤器箱体,箱体内置高效过滤器,在静压箱进风口处设有均布器,在静压箱下方设置阻漏层。

送风天花的设计特点:
百级送风天花即满布高效过滤器的送风顶棚,有多种形式,本设计采用液槽密封形式的送风天花。
目前,液槽密封结构有两种形式。
其一,高效过滤器上装,即带液槽的高效过滤器从上部装入与之配套的框架刀口上,依靠高效过滤器边框液槽内的密封胶与框架刀口来实施对气流的密封。

这种结构需要的静压箱高度较大,否则,高效过滤器调转不开。虽然高效过滤器在刀口框架上方,但并非在吊顶夹层内安装,而是在洁净室内把高效过滤器穿过框架口伸入静压箱后再转向放于框架的刀口上。所以,夹层空间小的话,高效过滤器转不开。

其二,高效过滤器下装,即高效过滤器带液槽的边在下方,带刀口的框架位于液槽的上方,与第一种情况正好相反,框架的刀口向下,把高效过滤器伸入静压箱内,液槽边在刀口正下方,用压件托住高效过滤器,使其边框液槽与刀口接触来密封空气,高效过滤器的重量由4个压件承担。

带刀口的框架常用的材质有专用铝合金型材、不锈钢型材。铝型材运输、安装比较方便,可工厂化制作现场组装。

但在连接缝处需靠密封胶密封,组装后铆钉外露,不太美观。不锈钢型材采用氩弧焊焊接,比铝型材的插件铆接密封性好。
但如果在施工现场焊接,质量不好保证。如果送风天花面积小的话可工厂化制作,现场安装,这样质量可得到保证。如果送风天花面积大的话,工厂化制作后的成品运输又有困难。

在本设计中综合了以优缺点,釆 用不镑钢型材工厂化泡作。由千级送风夭花的面积较大,考虑到运输的因耒,把送风夭花分割 成三部分(即用25mm厚的彩考峡芯板将静箱分害威三等分)。

每一部分安装一整片刀口框架,把每一片分割成15个高效过滤器单元。 这样做比采用一个大的静压箱均效果,但整个送风面的盲区有所增大,不过,经验算满 布比能满足垂直单向流的荽求。尽如此,在本设计中釆用了高效过滤器下吾媒设阻尼孔板 来消除送风面盲区的影响,以保正百级单向流气流组织。

百级送风天花采用技术层流净化天花,层流天花是洁净手术室、层流病房的净化送风末端,它兼有高效过滤,均流及气流补偿作用。


本文网址:http://www.gdlingjie.net/product/900.html

关键词:洁净送风天花,净化送风天花,层流送风天花
